OPIS TECHNOLGII PALE BSP


Pale BSP (British Steel Piling) to pale wykonywane z użyciem rur stalowych traconych, wbijanych w grunt uderzeniami młota spadającego wewnątrz rury. Spód ruty jest zamykany płytą stalową, przyspawaną do podstawy rury.

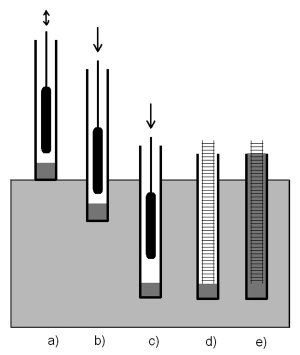

Schemat wykonywania pala BSP

Podczas trwania etapu a) trwa ustawienie zamkniętej rury stalowej oraz uformowanie korka z betonu. Następnie w etapie b) oraz c) wykonuje się pogrążanie pala przy użyciu młota wolnospadowego, aż do osiągnięcia wymaganej rzędnej. Etap d) oraz e) to wstawianie zbrojenia wraz z wykonaniem całego pala.

Rury spawane są odcinakami odpowiadającymi długości projektowej wykonywanego pala. Możliwość dospawania rury do odcinka wbitego w grunt pozwala na wykonanie pali o znacznych długościach. W przypadku niespodziewanych przeszkód w gruncie lub oparcia pali na stropie skał można dno rury zakończyć ostrzem.

ZASTOSOWANIE

Pale wbijane BSP znajdują swoje szerokie zastosowanie w:

  • Posadowieniu podpór mostów, estakad drogowych oraz wiaduktów
  • Budownictwie mieszkaniowym, biurowym oraz przemysłowym (stacje paliw, hale, centra handlowe)
  • Przy budowie nasypów drogowych i kolejowych na słabym podłożu gruntowym
  • Posadowieniu wież telefonii komórkowej, elektrowni wiatrowych i słupów energetycznych
  • Fundamentowaniu nabrzeży

ZALETY

  • Szybkość wykonania
  • Możliwość wykonania pali nachylonych pod dużym kątem
  • Możliwość dostosowania aktualnej długości do lokalnych warunków gruntowych
  • Trwałość oraz dobrą sprężystość pala zapewnia zastosowanie wysokiej klasy betonu (C40/50)
  • Duża niezależność wykonania od warunków pogodowych
  • Czysty plac budowy bez konieczności wydobywania urobku na powierzchnię
